Laserleikkauskoneen rakenne ja työperiaatteen analyysi

Laserleikkauskoneet ovat tehokkaita leikkaustyökaluja, joita käytetään laajasti nykyaikaisessa valmistuksessa, etenkin metallien, ei-metallien ja erilaisten materiaalien käsittelyyn. Tarkalla rakenteellisella suunnittelulla ja tehokkaalla toiminnallisuudella nämä koneet voivat suorittaa monimutkaisia ​​leikkaustehtäviä, joilla on korkea tarkkuus ja nopeus. Tämä artikkeli tarjoaa perusteellisen analyysin laserleikkauskoneen pääkomponenteista sekä niiden toiminnoista ja periaatteista.

1. Laserleikkauskoneen pääkomponentit

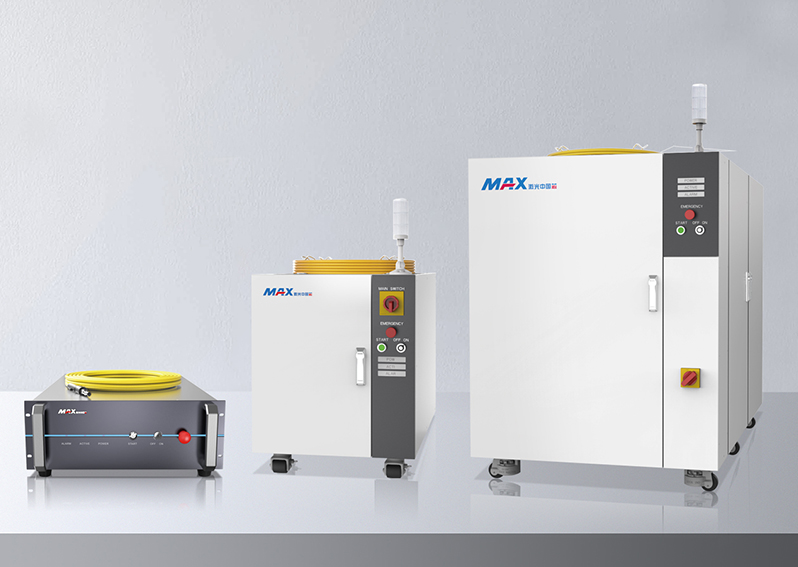

Lasergeneraattori

Toiminto: Lasergeneraattori on laserleikkauskoneen ydinkomponentti, joka vastaa korkean energian lasersäteiden tuottamisesta.

Periaate: Lasergeneraattori säteilee korkean intensiteetin, yksivärisiä lasersäteitä laserväliaineen (kuten kaasun, kiinteän tai puolijohteen) läpi virityslähteen vaikutuksesta. Laserleikkauskoneissa käytettyjä lasertyyppejä ovat hiilidioksidilaserit ja kuitulaserit.

Optinen järjestelmä

Toiminto: Optinen järjestelmä vastaa lasersäteen lähettämisestä lasergeneraattorista leikkuupäähän ja laserin painopisteen ja säteen laadun säätämisestä.

Periaate: Optinen järjestelmä sisältää tyypillisesti peilit, linssit ja optiset kuidut. Lasersäde ohjataan ja keskittyy näiden komponenttien läpi laserin tarkan sijoittamisen ja keskittymisen varmistamiseksi. Kuitulaserleikkauskoneet käyttävät optisia kuituja siirtämään laserin suoraan leikkuupäähän, kun taas CO2 -laserleikkauskoneet käyttävät peilejä siirtämään laserleikkausaluetta.

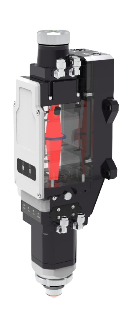

Leikkauspää

Toiminto: Leikkauspää toimii laserleikkauskoneen "työkaluna", keskittyen lasersäteen työkappaleen pintaan samalla kun säätelee kaasuvirtauksen suuntaa.

Periaate: Leikkauspää sisältää linssejä ja tarkennuspeilejä keskittyäksesi lasersäteen työkappaleen leikkausalueelle. Lisäksi leikkuupää on varustettu apukaasu -suuttimella, joka puhaltaa sulaa metallia sileän leikkauksen ja korkean laadun varmistamiseksi.

Liikejärjestelmä

Toiminto: Liikejärjestelmä antaa laserleikkauskoneelle suorittaa tarkan kaksiulotteisen tai kolmiulotteisen leikkausliikkeet työkappaleen pinnalla.

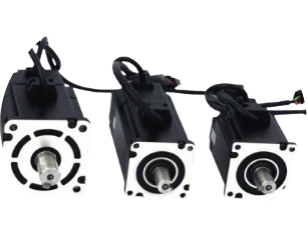

Periaate: Liikejärjestelmä koostuu käyttömoottoreista, kiskoista, servomoottoreista ja tarkkuuslähetyskomponenteista. Numeerisen ohjausjärjestelmän (CNC) kautta liikejärjestelmä varmistaa laserpään korkean tarkan liikkeen X-, Y- ja Z-akseleita pitkin, mikä takaa leikkauspolun ja työkappaleen tarkan kohdistuksen.

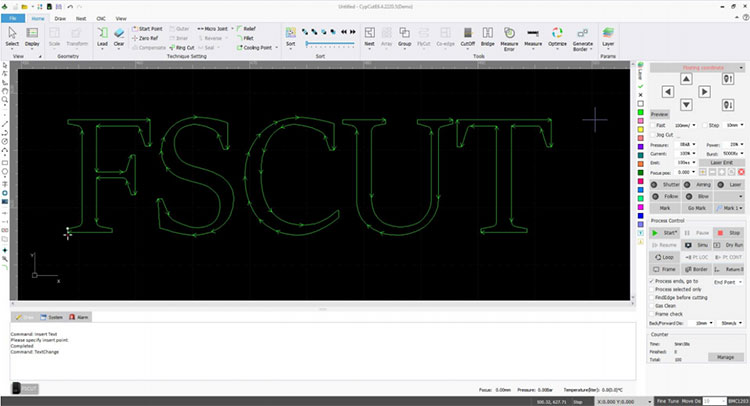

CNC -ohjausjärjestelmä

Toiminto: CNC -järjestelmä vastaa laserleikkauskoneen kokonaisohjauksesta ja ajoittamisesta, hallitsemalla tarkasti leikkausprosessin kutakin yksityiskohtaa.

Periaate: CNC -järjestelmä säätää parametreja, kuten laservoimaa, leikkausnopeutta, syöttönopeutta ja tarkennusta tuloleikkauksen piirustuksen tai ohjelman perusteella, varmistaen, että leikkausprosessi etenee sujuvasti. Nykyaikaiset laserleikkauskoneet käyttävät tyypillisesti edistyneitä tietokonepohjaisia ​​ohjausjärjestelmiä, jotka tarjoavat korkeaa automaatiotasoa.

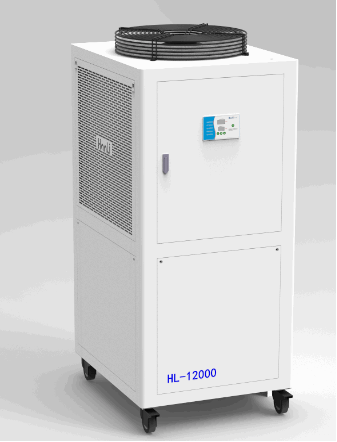

Jäähdytysjärjestelmä

Toiminto: Jäähdytysjärjestelmä estää kriittisten komponenttien, kuten lasergeneraattorin ja leikkauspään ylikuumenemisen suuritehoisen laserkäytön aikana, varmistaen vakaan koneen suorituskyvyn ja tarkkuuden.

Periaate: Jäähdytysjärjestelmä käyttää vettä tai ilmajäähdytystä avainkomponenttien lämpötilan säätelemiseksi reaaliajassa estäen lämmön kertymisen, joka voi vaikuttaa negatiivisesti suorituskykyyn. Se sisältää tyypillisesti jäähdytysnesteen, pumpun ja lämmönvaihtimen.

Pakojärjestelmä

Toiminto: Pakokaasujärjestelmä poistaa leikkuuprosessin aikana syntyneet savut ja haitalliset kaasut varmistaen puhtaan työympäristön ja koneen asianmukaisen toiminnan.

Periaate: Laserleikkaus tuottaa merkittäviä määriä savua ja haitallisia kaasuja. Pakokaasujärjestelmä käyttää pölykeräyslaitteita ja tuuletuskanavia näiden hiukkasten poistamiseen leikkualaitokselta varmistaen puhtaan ja turvallisen työympäristön.

2. Laserleikkauskoneen toimintaperiaate

Laserleikkauskoneen toimintaperiaate voidaan tiivistää seuraavasti: Lasergeneraattori tuottaa suuritehoisen lasersäteen, joka siirretään leikkauspäälle optisen järjestelmän kautta. Leikkauspää keskittyy sitten lasersäteen työkappaleen pintaan. Laserin korkea lämpö sulaa tai höyrystää materiaalin, kun taas apukaasut puhaltavat sulan materiaalin, täydentäen tarkan leikkauksen.

Laserleikkauksen edut:

Tarkkuus: Laserpalkki on erittäin hieno, mikä mahdollistaa mikronin tason tarkkuuden.

Nopea leikkaus: Laserleikkaus tarjoaa korkeat leikkausnopeudet, etenkin ohuille arkkien materiaaleille.

Ei-kontaktin käsittely: Laserleikkaus on kontaktiprosessi, joka välttää mekaanisten työkalujen kulumisen.

Huawei -laser

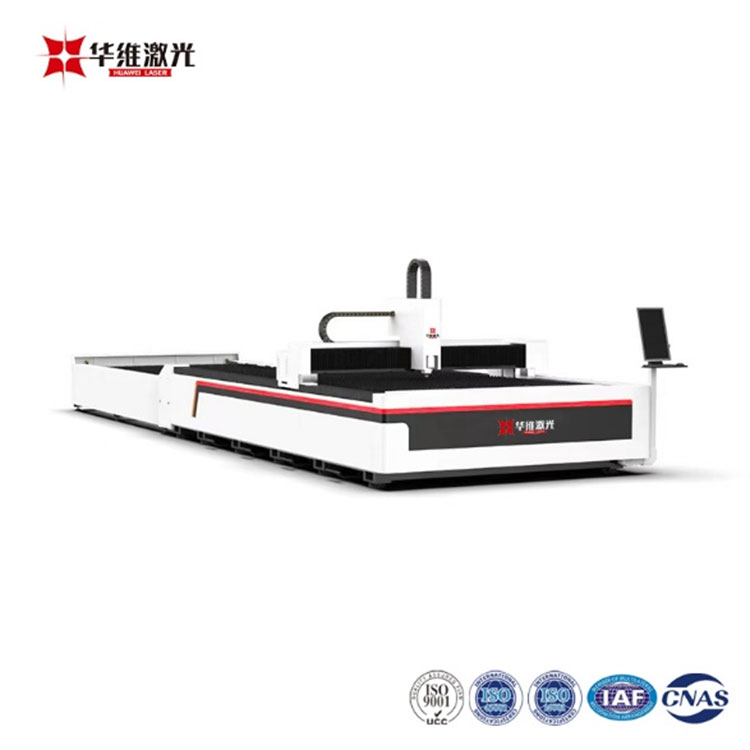

Laserlaiteteollisuuden johtajana Huawei Laser hyödyntää vuosien teknologista innovaatiota ja asiantuntemusta tarjotakseen korkean tehokkuuden, vakaata ja tarkkaa laserleikkausratkaisuja. Huawei-laserin valitseminen tarkoittaa enemmän kuin vain korkean suorituskyvyn laserleikkauskoneen hankkimista; Se tarkoittaa luotettavan kumppanin saamista, joka on sitoutunut tukemaan sinua koko tuotantomatkan ajan. Edistyneellä tekniikalla ja tarkkaavaisella palvelulla Huawei Laser's30000W Exchange-Platform Fiber Laser -leikkauskone Tarjoa poikkeuksellinen tarkkuus ja nopeus, joka vastaa eri toimialojen tarpeita.

Huawei Laser - Valaise leikkaus tulevaisuuden ja ajaa teollisuuden kasvua!
