Vaihteiden ja telineiden rooli laserleikkauskoneissa

Laserleikkauslaitteissa vaihde- ja telinejärjestelmä toimii ydinvaihtokomponenttina, ja sillä on ratkaiseva rooli liiketarkkuudessa ja vakaudessa. Tarkalla meshing -sovelluksella se siirtää virtaa saavuttaakseen leikkauspään moni-akselin koordinoitua hallintaa varmistaen laserleikkausprosessien tehokkuuden ja tarkkuuden.

Periaatteet ja toiminnot

Tarkkuuslähetysmekanismi

Vaihteet lähettävät vääntömomentin hampaiden sitoutumisen avulla, joka tarjoaa korkean voimansiirtotehokkuuden (> 98%) ja tarkat vaihdesuhteet. Tämä mahdollistaa nopeuden ja vääntömomentin tarkan säädön, joka ajaa leikkuuaukon monimutkaisten x/y/z-akselien liikkeiden suorittamiseksi mikronitason koneistukselle (± 0,01 mm).

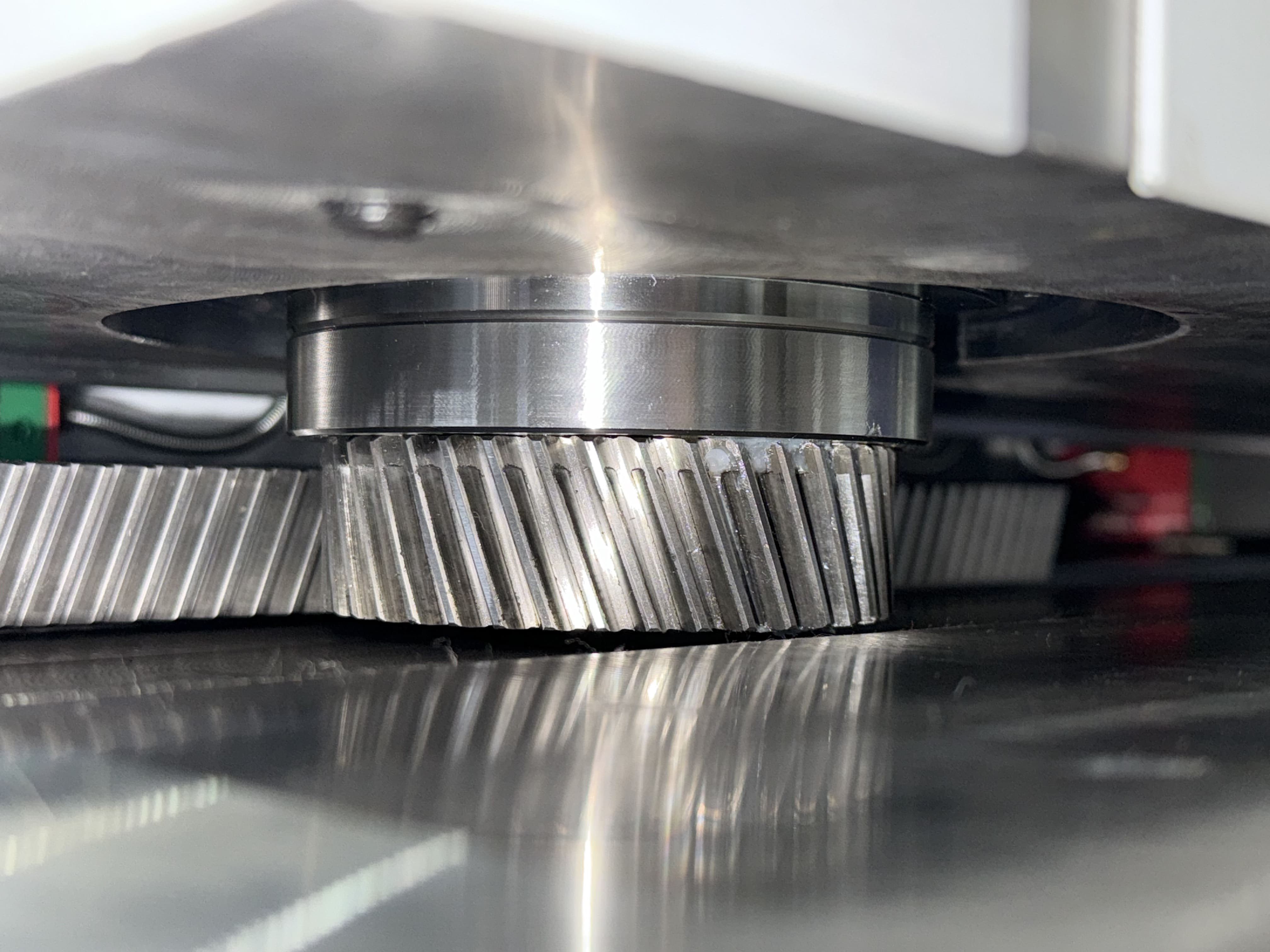

Telineen rakenteelliset piirteet

Telineissä on lineaariset hammasprofiilit, jotka vastaavat lieriömäisiä vaihteita äärettömillä sävelkorkeilla. Laserleikkurit käyttävät yleensä suoria tai kierteisiä telineitä. Kierelihyllyt, joiden kosketussuhde on korkeampi (> 30% parannus), sujuvampaa siirtoa ja alhaisempaa melutasoa (<65 dB), ovat edullisia nopeaa, korkean tarkkuuden sovelluksia.

Tärkeimmät teollisuuden edut

Moniakselisten sijainti: telineiden ja servomoottorien yhteistyöhön sijoittaminen saavuttaa sijoittamisen tarkkuuden ± 0,01 mm.

Korkea dyamic -vaste: Optimoitu vaihdelaatikon suunnittelu tukee 2G -kiihtyvyyttä 200 m/min -leikkausnopeuksilla.

Parannettu kuormakapasiteetti: Kierroshampaiden sitoutuminen lisää kosketusaluetta, vähentäen yhden hampaiden kuormitusta 15-20% ja pidentäen komponenttien käyttöikää 20 000 tuntiin.

Huolto -ohjeet

Kokoonpanotarkastus: Varmista vaihteen kohdistuksen toleranssi ≤0,02 mm tasaisilla kosketuskuvioilla.

Selvitysohjaus: ylläpitää takaiskua 0,05-0,08 mm: n sisällä; nolla-backlash-toiminta on kielletty.

Voitelun hallinta: Käytä ISO VG220 -vaihteistoa täydentämällä 500 käyttöaikaa.

TURVALLISUUDET: Asenna altistuneille vaihteille IP54-luokiteltu suojapeitteet; Vältä kosketusta toiminnan aikana.

Vian havaitseminen: Välitön sammutus, jota vaaditaan epänormaalin tärinän (> 50 μm amplitudi) tai kohinalle (> 75 dB).
